| 型號 |
CS019-E-180-S-HF |
| 產品名稱 |
熱流體水壓型電磁閥
－直流常閉
不鏽鋼襯套 |
| 使用壓力 |
0.2kgf/c㎡∼8kgf/c㎡ |
| 流量 |
7公升/分/(1kgf/c㎡)∼
16公升/分/(8kgf/c㎡) |
| 流體溫度 |
0℃∼120℃ |
| 使用電壓 |
DC12V & 24V & 36V |
| 消耗功率 |
DC8W±10％ |
| 操作形式 |
常閉一種 |
|
|
|
| |
塑膠閥體由添加玻璃纖維之複合材料製成，專為飲水機、咖啡機等業者提供熱開水系統之電磁閥。 |
- 閥體由添加玻璃纖維之複合材料做成，通過閥體的流體溫度可達120℃。
- 閥體螺牙之扭力強度可達550kgf-cm，等同於用不鏽鋼套環予以套在非複合材料作成的塑膠閥體的進水口的外環上。
- 流量大，在1公斤水壓時出水量可達7公升/分鐘，在施行8公斤水壓時則出水量可達16公升/分鐘。
|
| |
 |
塑膠雙通：HOUSING |
|
 |
軛：YOKE |
 |
固定鐵片：HOLDER |
 |
PVC電線：PVC WIRE |
 |
螺絲：SCREW |
 |
線圈：COIL |
 |
不鏽鋼襯套：
STAINLESS
STEEL BUSH |
 |
矽膠門塞：DOOR |
 |
導磁軸：SHAFT |
 |
閥架：VALVE HOLDER |
 |
導磁圓框：SHELL |
 |
矽膠墊片：GASKET |
 |
彈簧：SPRING |
|
|
|
| |
 |
| |
| 單位：mm。 |
| |
| 1. |
|
接頭在捲繞止洩帶時，預留1∼1.5牙，防止餘料進入閥體內造成漏水。 |
|
 |
|
| |
| 2. |
|
各種接頭的外徑尺寸(12∼13mm)不一致，所以在捲繞止洩帶時
的匝數(8∼12匝)須配合不同的接頭外徑來做增減，如果止洩帶
捲繞後的外徑太大時，則塑膠雙通在螺牙的接觸面因張力過大，
造成進出水口的管壁處龜裂。 |
|
 |
|
|

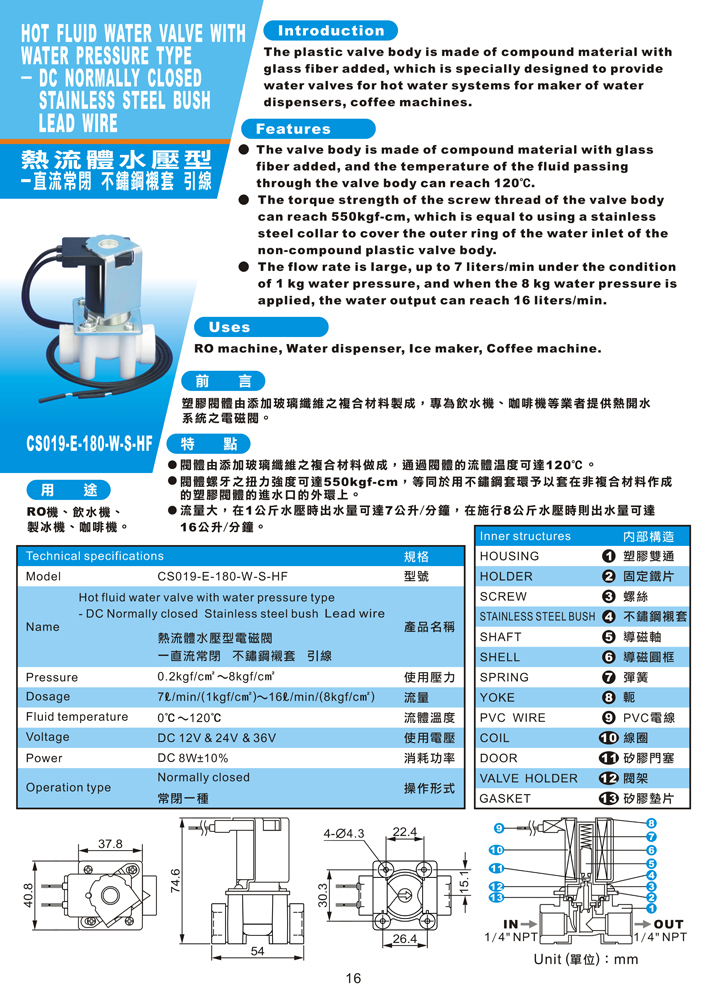

CS019-E-180-S-HF 熱流體水壓型電磁閥-直流常閉不鏽鋼襯套
